CCNA-ACL和NAT

November 05, 2010

  • 访问控制表(access control list,ACL)

    • 配置 acl 的原则(3p 原则)
    • 执行过程
    • 分类
    • 标准 acl
    • 扩展 acl
    • 命名 acl
    • acl 的放置位置
    • 配置过程和排错
    • 标准 acl 配置
    • 扩展 acl 配置
    • 命名 acl 配置
    • 排错
    • 复杂 acl
    • 动态 acl
    • 自反 acl
    • 基于时间的 acl
  • 网络地址转换(network address translation)

    • 基本概念
    • 内部本地地址
    • 内部全局地址
    • 外部本地地址
    • 外部全局地址
    • 类型及其执行过程
    • 静态 nat
    • 动态 nat
    • 端口地址转换 pat(nat 重载)
    • nat 的优点和缺点
    • 配置和排错
    • 静态 nat 配置
    • 动态 nat 配置
    • 端口地址转换 pat 配置-单地址
    • 端口地址转换 pat 配置-nat 池
    • 排错

访问控制表(access control list,ACL)

配置 acl 的原则(3p 原则)

每个接口(per port),每个协议(per protocol),每个方向(per direction)只能配置一条 acl

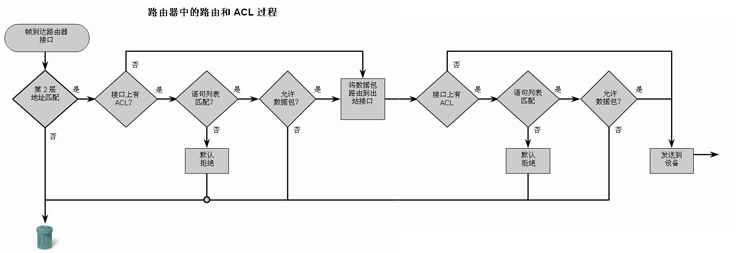

执行过程

acl-process需要注意的是如果在一个接口的一个方向如果所有 acl 规则都不匹配,默认路由器会丢弃该数据包

分类

从根本上来说 acl 分为两类,他们的区别如下表:


名称 标准 acl 扩展 acl acl 编号 1-99;1300-1999 100-199;2000-2699 控制条件 仅用源 ip 协议类型,源 ip 和端口,目的 ip 和端口


另外两种 acl 都可以配置成命名 acl,命名 acl 的好处是直观,并且可以根据编号调整控制表各条语句的相互顺序

acl 放置位置

为了提高网络的工作效率,也更精确的控制流量,需要把 acl 放置的合理的位置。标准访问控制表只能通过源 ip 地址来决定数据包的通过与否,所以要将其放置到尽可能接近目的网络的位置;扩展访问控制表可以通过源和目的 ip 以及源和目的端口来控制数据包,所以要把 acl 放置到尽可能接近源网络的位置

配置和排错

访问控制表建立是在全局模式下而控制表的应用是在接口模式下

标准 acl 配置

  • #access-list access-list-id permit | deny | remark source-ip-address wildmask 其中 remark 用于注释控制表
  • #ip access-group access-list-id in | out

扩展 acl 配置

  • #access-list access-list-id permit | deny | remark protocol-type source-ip wildcard operator port-numb dest-ip wildcard operator port-numb 这里只是列举了部分规则,具体规则根据协议的类型而变化
  • #ip access-group access-list-id in | out

命名 acl 配置

如上所说命名 acl 是可以直接通过编号进行编辑控制语句的前后顺序,具体如下

  • #ip access-list standard | extended name
  • #sequence-number permit ** 下面的就和标准和扩展的配置规则一样了

排错

关于排错需要注意的是网络规划和通配符子网掩码的分配,另外明确路由器的隐式拒绝规则,排错命令有 sh ip access-list,注释信息需要在 running-config 下才能看到

复杂 acl

复杂 acl 通过其他策略实现的访问控制,如验证后自动添加一条 acl,自反 acl 也就是只允许由内部发起连接的返回数据流通过的 acl,还有基于时间的 acl 允许数据特定时间段内通过

动态(锁和钥匙)acl

默认使用一条 acl 阻止所有数据通过,当用户通过 telnet 登陆并通过身份验证时 telnet 断开,自动建立一条动态 acl 允许数据通过,还可以设置超时时间

自反 acl

只允许响应内部网络发起的连接的外部数据通过,而拒绝其他的数据

基于时间的 acl

相关配置如下:

#time-range acl-name

#periodic Weekday 7:00 to 8:00

#创建 acl 时就是在扩展 acl 之后加上一个 time-range acl-name

网络地址转换(network address translation)

基本概念


名称 含义 内部本地地址 内部网络分配给主机的地址 内部全局地址 数据包离开 nat 路由器是的公网 ip 地址 外部全局地址 分配给外部主机的公网地址 外部本地地址 通常认为和外部全局地址相同


类型和执行过程

静态 nat

当数据包从 nat 路由器发送出去时仅源 ip 地址被更改,并且 nat 路由器是参考 nat 表来更改地址,一个内部地址对应一个外部地址

动态 nat

nat 路由器上指定一个地址池,由路由器自动分配内部地址对应的外部地址,并且在通信过程中一直保存着这种对应关系

端口地址转换(pat,或者 nat 重载)

nat 路由器同时修改数据包的源 ip 地址和端口号(合成 socket)都更改掉,并且维护着这种对应关系。这里又根据转换后的数据包的源 ip 地址又有两种情况,单公有 ip 地址的重载(overload)和公有 ip 地址池的重载。实际上我们可以把这两种情况想象成灾静态 nat 和动态 nat 的基础上加上了重载的特性

nat 的优点和缺点

如下表所示


优点 缺点 节省了公有 ip 地址;提高了连接到公网的灵活性;提供了一致的内部网络编址方案;提供了网络安全性 影响性能,重新封装;影响端到端的功能;无法跟踪端到端的 ip 地址;一些协议无法工作


配置和排错

静态 nat 配置

#ip nat inside source inside-address global-address 定义一条 nat 规则使内网地址和外网地址建立联系

#ip nat inside 设置需要转换的接口

#ip nat outside 转换后的送出接口

动态 nat 配置

#ip nat pool pool-name start-addr end-addr netmask net-netmask 定义一个 nat 池

#access-list access-list-id permit net-addr net-netmask 定义一个访问控制表来控制需要 nat 的范围

#ip nat inside source list  access-list-id pool pool-name 定义一条 nat 规则把需要 nat 的网段范围和供 nat 用的 nat 池联系起来

#ip nat inside

#ip nat outside

端口地址转换(pat)配置-单地址

#access-list access-list-id permit net-addr net-netmask

#ip nat inside source list access-list-id interface interface-id overload 定义一条 nat 规则建立一个网段和一个接口的端口地址转换规则

#ip nat inside

#ip nat outside

端口地址转换(pat)配置-nat 池

#access-list access-list-id permit net-addr net-netmask

#ip nat pool pool-name start-addr end-addr netmask net-netmask

#ip nat inside list access-list-id pool pool-name overload 定义一条规则建立一个网段和一个 nat 池的端口地址转换规则

#ip nat inside

#ip nat outside

排错

可以从以下角度分析问题所在:

  • 检查访问控制表的 ip 范围
  • 检查 nat 地址池的范围
  • 确定内部和外部接口分配正确

还有 sh ip nat translations 查看 nat 表
