无线局域网(WLAN)
IEEE802.11 无线标准
无线标准以相关特点的对比如下表:
802.11a 802.11b 802.11g 802.11n
频段(GHz) 5.7 2.4 2.4 2.4/5
信道 最多 23 3 3
调制技术 OFDM DSSS DSSS/OFDM MIMO-OFDM
速度(Mbit/s) 54 11 11/54 248
优点 距离 35m;速度快,不易受干扰 距离 35m;成本低,覆盖范围广 距离 35m;速度快,范围广,不易受阻挡 距离 70m;数据传输快;扩大的覆盖范围
缺点 成本高,范围小 速度慢,易干扰 易干扰
*DSSS 表示直接序列扩频;OFDM 表示正交频分复用
**MIMO-OFDM 多路输入多路输出正交频分复用
无线技术相关机构
无线技术相关机构及其职责如下表:
名称 职责 ITU-R 管理 RF 波段和卫星轨道分配 IEEE 规定如何调试射频来传送信息 Wi-Fi 联盟 确保供应商生产的设备可互操作
无线拓扑分类
无线拓扑如下表:
无线设备 拓扑模式 构成单位 覆盖区域 没有接入点 对等 独立基本服务集(IBSS) 基本服务区(BSA) 一个接入点 基本架构 基本服务集(BSS) 基本服务区(BSA) 一个以上接入点 基本架构 基本服务集(BSS) 扩展服务区(ESA)
无线关联过程
下面是无线关联的过程:
信标(beacon)无线网络通告其存在性的帧
探测(probe)信号 客户端用来检查网络的帧
身份验证(authenticate)通过某种验证机制对客户单进行验证
关联(associate)接入点和客户端建立链路的过程
特别注意以上术语
无线安全
开放访问
开放访问就是不需要认证
WEP 共享密钥加密
其缺点在于加密数据所用算法容易被破解和可扩展性问题,因为 32 位密钥是人工管理必须手动输入密钥
WPA 和 WPA2 预共享密钥
802.11i 规定了两种加密机制分别是 TKIP 和 AES,他们分别被纳入到 Wi-Fi 联盟的 WPA 和 WPA2 认证中。另外,带 TKIP 的 PSK 或 PSK2 相当于 WPA,而带 AES 的 PSK 和 PSK2 相当于 WPA2
IPv6
概述
优点
优点如下所示:
- 改进的 ip 地址:更改了全局连接性和灵活性;更好的路由聚合的 ip 前缀;没有广播;多宿主主机提高连接的可靠性;自动配置;公有私有地址重新分配无需地址转换;简化了编址和修改机制
- 简化的报头:路由选择效率更高;无需处理校验和;扩展报头更简单;提供流标签无需检查传输层就可识别数据流
- 增强的移动性和安全性
- 丰富的过渡方式:双协议栈;6to4 隧道;NAT-PT

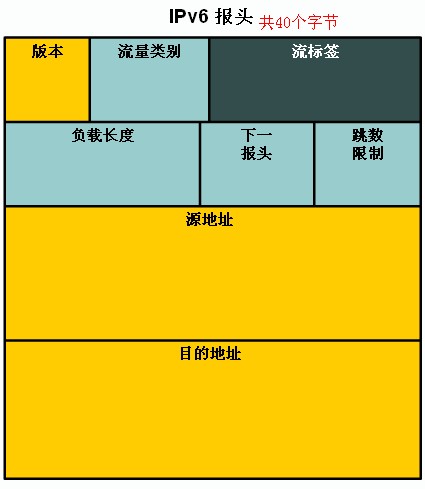

报头格式
地址表示方式
IPv6 的地址是以分号分隔 16 位为一个字段以十六进制表示的,可以省略开头的 0 不写,连续为 0 的字段用“::”简化,如地址 FF01:0034:5678:0000:0000:1234:0000:0001 可以简写成 FF01:34:5678::1234:0:01,注意多个连续 0 的字段只能有一个段简写
地址分类
地址分类如下表:
+--------------------------+--------------------------+--------------------------+ | 名称 | 作用 | 范围 | +--------------------------+--------------------------+--------------------------+ | 单播地址 | 传送到单个网络接口,就是一对一的地址,又分为全球 | 全球单播地址 2000::/3 | | | 单播地址,链路本地地址和本地唯一地址 |
| | | | 本地唯一地址 FC00::/7 | | | | | | | || | | | 链路本地单播地址 FE80::/10 | +--------------------------+--------------------------+--------------------------+ | 组播地址 | 发送到由组播地址识别的所有接口,一对多的地址 | FF00::/8 | +--------------------------+--------------------------+--------------------------+ | 任播地址 | 一对多个中的一个地址 | | +--------------------------+--------------------------+--------------------------+ | 未指定地址 | 本机地址,用于自身地址未知时 | :: | +--------------------------+--------------------------+--------------------------+ | 环回地址 | 相当于 Ipv4 中的 127.0.0.1 | ::0 | +--------------------------+--------------------------+--------------------------+
分配地址的方式
手动配置
就是直接通过 ipv6 addr 命令来指定
EUI-64 配置
知道那个 IPv6 地址前缀部分并派生接口 ID,64 位接口 ID 派生方法是在 MAC 地址的中间插入 16 位,为 FFFE
无状态自动配置
过程开始从路由器学习到前缀信息,然后类似 EUI-64 配置在 MAC 地址中间插入 16 位的 FFFE,另外填充过程中会更改接口 ID 从左往右数第 7 位的值,如果是本地唯一地址则将其改为 0,如果是全球唯一地址则更改为 1,这样就完成了无状态的自动配置
DHCPv6 配置
类似 IPv4 中的 DHCP
路由协议的配置
需要指出的是所有路由协议都是在原先的基础上做了扩展,只是去掉了广播地址,使用组播地址发送更新。路由协议的配置都很类似,首先在全局配置 i 模式下开启路由协议,然后再接口配置模式下指定开启参与路由协议功能
RIPng 配置
- (config)#ipv6 router rip process-number
- (config-if)#ipv6 rip process-number enable
EIGRPv6 配置
- (config)# ipv6 router eigrp process-number
- (config-rtr)#no shutdown
- (config-if)#ipv6 eigrp process-number
OSPFv3 配置
- (config)#ipv6routerospf process-number
- (config-rtr)#router-id router—id
- (config-if)#ipv6 ospf 10 area 0
过渡技术
双协议栈
在路由器上同时运行两个版本的 ip 协议,全局开启 IPv6 然后在一个接口上既配上 IPv4 地址也配上 IPv6 地址
6to4 隧道
在 IPv4 公共网络上传输 IPv6 的数据流,也就是将 IPv6 数据包封装到 IPv4 数据包中,只在 IPv6 网络的出口上做设置
NAT-PT(NAT-protocol translation)
类似 NAT 只是转换前的地址是 IPv6 地址,也可以做静态,动态和端口地址转化(PAT)
